Концепция Инерционного Движения[править | править код]

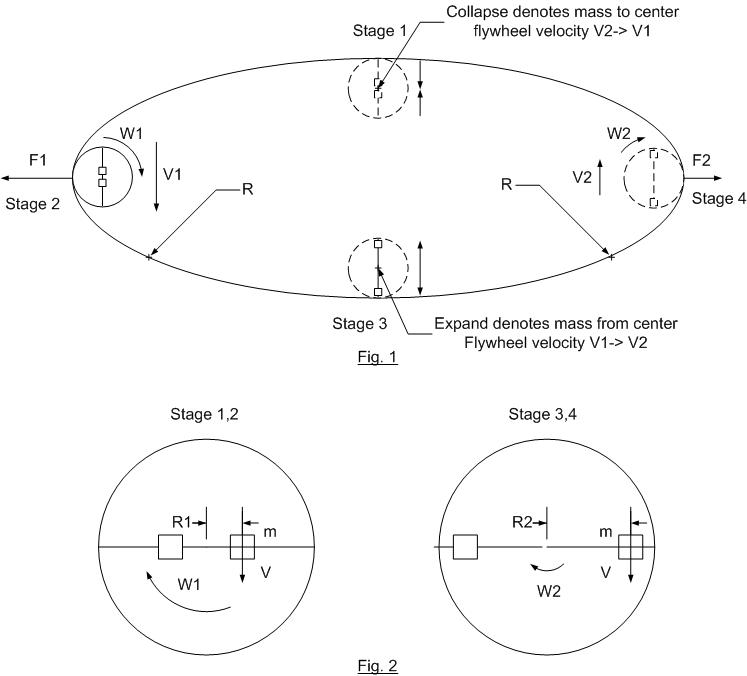

Концепция Инерционного Движения (заявка на патент 61206699) (fig. 1) основано на неуравновешенной сумме импульсов возникающие в конструкции за цикл её работы. Это позволяет создавать машины, которые могут двигаться без внешних воздействий. Конструкция состоит из 2х основных элементов. Маховик (fig. 2) с управляемыми массивным элементами внутри. Эллипсоидная замкнутая дорожка, по которой движется маховик в одном направлении. За счёт изменения положения внутренних массивных элементов, маховик может изменять скорость своего движения без посторонней помощи(воздействия внешних сил). Конструкция имеет неуравновешенную сумму создаваемых импульсов потому что, маховик изменяет направление движения внутри дорожки с неодинаковой скоростью.

Concept of inertia drive2.jpg


Цикл работы конструкции[править | править код]

Этап 1 (Stage 1): Маховик, движущейся по прямой части дорожки, изменяет расположение внутренних массивных элементов с расстояния R2 на расстояние R1 по отношению его центра. По закону сохранения момента импульса, маховик изменит угловую скорость с W2 на

W1=W2*(R2*R2/R1*R1)


Этап 2 (Stage 2): Маховик движется с угловой скоростью W1. Его внутренние управляемые массивные элементы расположены на расстоянии R1 от центра маховика. Маховик в конструкции создаёт центростремительную силу

F1 = (2*m)*V1*V1/R или F1 = (2*m)*W1*W1*R

Время воздействия этой силы равно Δt1. Отсюда импульс системы в этом направлении равен

P1 = F1*Δt1


Этап 3 (Stage 3): Маховик, движущейся по прямой части дорожки, изменяет расположение внутренних массивных элементов с расстояния R1 на расстояние R2 по отношению его центра. По закону сохранения момента импульса, маховик изменит угловую скорость с W1 на

W2=W1*(R1*R1/R2*R2)


Этап 4 (Stage 4): Маховик движется с угловой скоростью W2. Его внутренние управляемые массивные элементы расположены на расстоянии R2 от центра маховика. Маховик в конструкции создаёт центростремительную силу

F2 = (2*m)*V2*V2/R или F2 = (2*m)*W2*W2*R

Время воздействия этой силы равно Δt2. Отсюда импульс системы в этом направлении равен

P2 = F2*Δt2


Авторское исследование системы[править | править код]

Произведём сравнение между маховиками со статичным и переменным моментом инерции.[править | править код]

1. Конструкция имеет маховик со статичным моментом инерции. Для того что бы в конструкции достигнуть разность скоростей необходимо: Установить на (этапе 1) ускоритель создающий импульс P(у1). Установить на (этапе 3) замедлитель создающий импульс P(з1). Тогда по закону сохранения импульса получим уравнение:

P1=P2+P(у1)+P(з1)

2. Конструкция имеет маховик с переменным моментом инерции. Для того что бы в конструкции достигнуть разность скоростей необходимо: На (этапе 1) возникает ускорение создающее импульс P(у2) На (этапе 3) возникает замедление создающее импульс P(з2) Тогда по закону сохранения импульса получим уравнение:

P1 =(?)=  P2+P(у2)+P(з2)

Зададимся вопросом: Будет ли справедливым уравнение для маховика с переменным моментом?

Давайте сравним маховики с переменным и статичным моментом инерции до и после изменения скорости. Суммарный импульс катящегося маховика можно разбить на 2 составляющие: момент импульса и линейный импульс. Будут ли равны эти составляющие у маховиков? Если посмотреть на линейную составляющую, то она для обоих маховиков изменится одинаково. Действительно. Линейные скорости маховиков во всех этапах совпадают. Масса не изменяется. Следовательно импульсы будут эквивалентны друг другу. Если посмотреть на момент импульса, то на этапе 2 они совпадают, но при понижении скорости будут различны. Маховик с переменным моментом инерции сохранит момент импульса, в то время как маховик со статичным моментом инерции его изменит. Следовательно суммарный импульс маховиков на этапе 4 будет различен. Отсюда следует, что закону сохранения импульса маховику с переменным моментом инерции достаточно меньших по величине ускоряющего и замедляющего импульсов для достижения такой разности скоростей. Т.Е.

P(у1)>P(у2) и P(з1)>P(з2)

Это в свою очередь приведёт к неравновесности уравнения для маховика с переменным моментом инерции:

P1>P2+P(у2)+P(з2)

Вычислим величину компенсирующего импульса для маховика с переменным моментом инерции. Так как различен только момент инерции маховиков, то:

I2*W2-I1*W2 - где I1 и I2 моменты инерции маховика на 1 и 3 этапах соответственно.
P(у1)-P(у2) = (I2-I1)*W2/R(м) и P(з1)-P(з2) = (I2-I1)*W2/R(м)  - где R(м) радиус маховика

Уравнение примет вид:

P1 =  P2+P(у2)+P(з2) + 2*(I2-I1)*W2/R(м)



Вывод[править | править код]

Из всего выше сказаного видно, что конструкция будет иметь неуравновешенную сумму импульсов на величину равную 2*(I2-I1)*W2/R(м), что приведёт её в движение.
